Hyllor med snedställda hyllplan

Header

Lutande hyllor används ofta för lagring och distribution av smådelar. Fördelarna med snedställda hyllor som bas för ett förvaringsställ är uppenbara. Lagerarbetaren kan omedelbart se varulagret, lösa föremål kan glida direkt till framsidan och lagringsutrymmet utnyttjas optimalt.

Bred
Attribute
Höjd
Attribute
Djup
Attribute
Antal nivåer
Attribute

Hyllor med snedställda hyllplan bästsäljare

Utsikten
Produktbeskrivning

Lutande hyllor typ SR2000

Laster i viken - stationär 1500kg / mobil 300kg


  • Hyllhöjd 2m - 4m

  • Idealisk för förvaring av förvaringslådor med öppen front, herdeboxar och smådelar.

  • Tvärbalkar är lastbärare på en lutande hylla. Individuellt höjdjusterbar i steg om 5 cm. Finns i 110cm och 220cm

  • Snedställda hyllor med runda tvärstänger som skyddar mot att falla ner

  • Trähyllor för optimal förvaring av torra produkter, t.ex. kartonger eller förvaringslådor.

  • Runda tvärstänger för att skydda mot fallande förvaringsvaror.

  • Finns även som en mobil hyllplan med snedställd hylla.


  • Lätt att montera
  • Bästa pris
  • Alla delar ingår

Versioner

Målad för användning inomhus

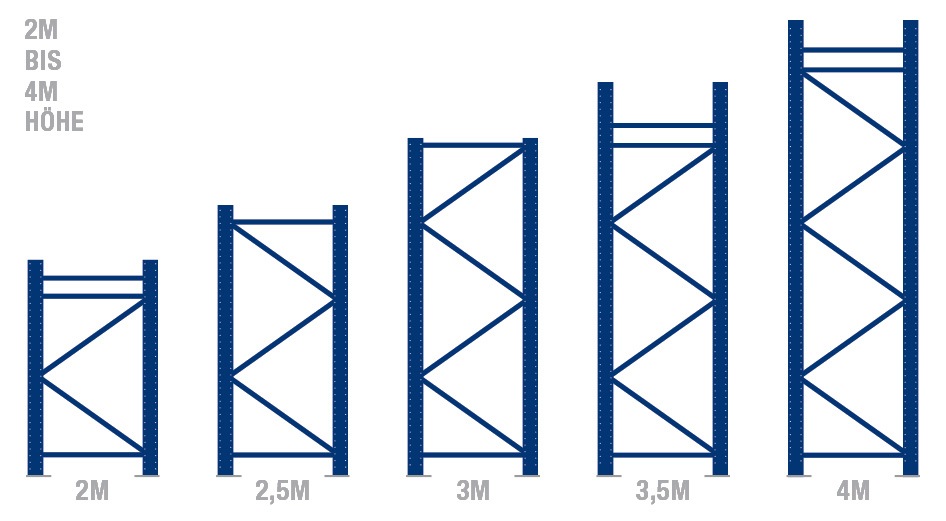

Översikt Stolpar för lagringsställ LR2000

Målade stolpar

Målade stolpar


  • variabla höjder
  • Belastning: 1.500 kg
  • Komplett upprättstående ställning inkl. stag och fotpartier

(se en explosionsritning av stativet)

Ståplats

Mått

Mått

Varianter

Stationär eller mobil

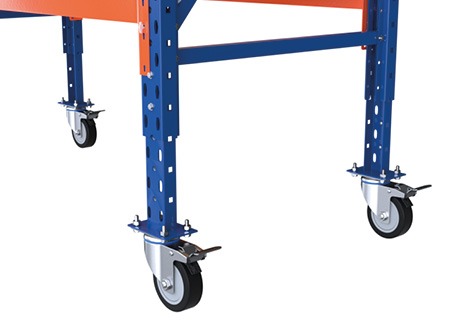

Med den höj- och sänkbara basen med hjul kan den mobila hyllan justeras i höjd med upp till 40 cm. Detta resulterar i individuellt justerbara höjder på 85 cm - 254 cm, beroende på vilken typ och grundstorlek som valts.

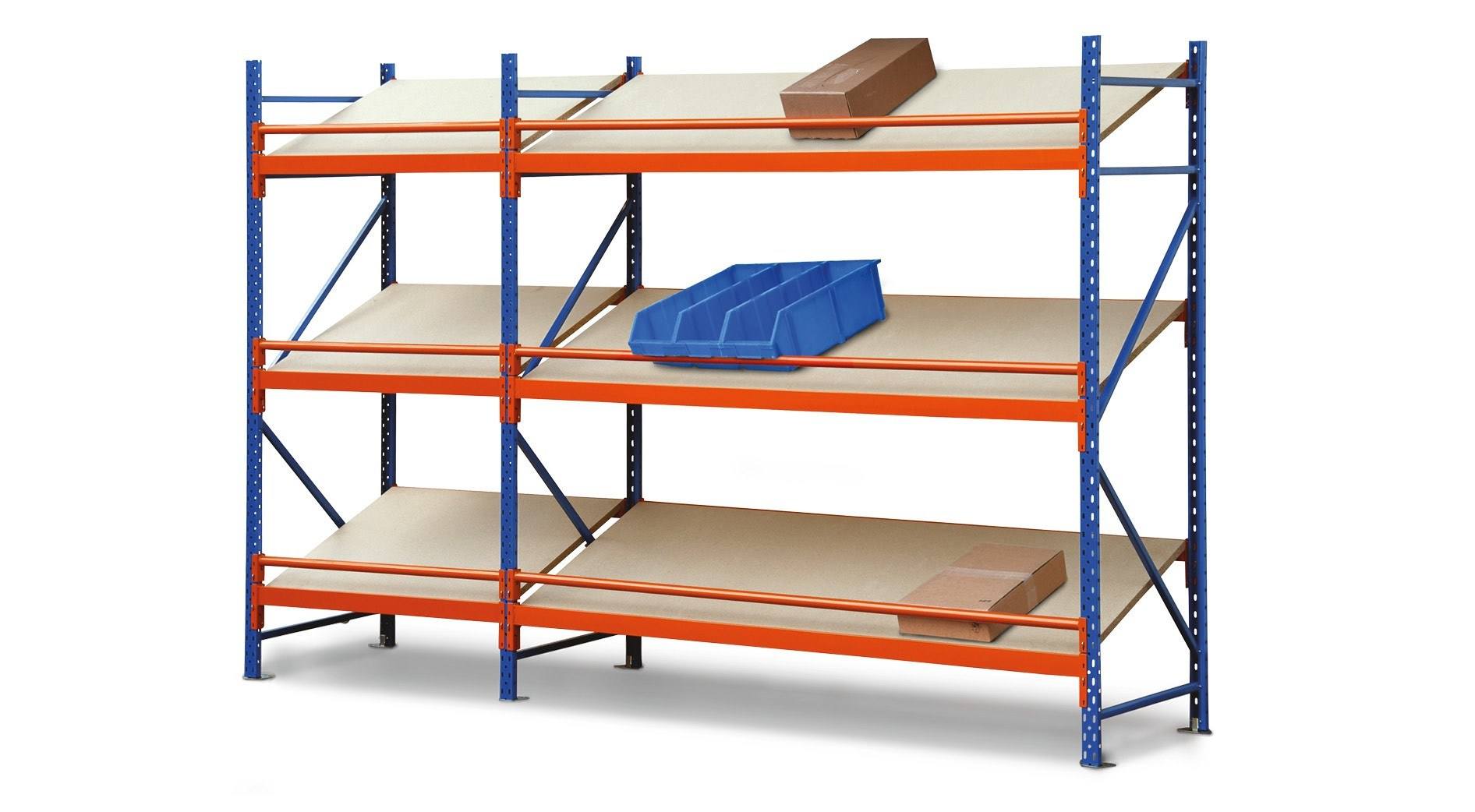

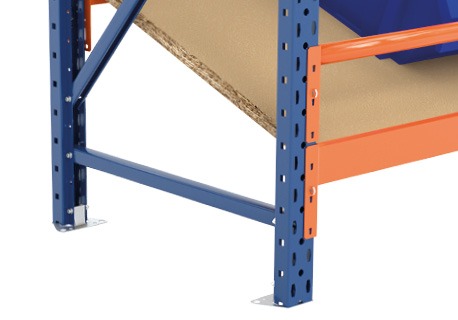

Stationär hyllplan med lutande hyllplan

Stationär hyllplan med lutande hyllplan

Mobilt hyllsystem med höj- och sänkbar bas

Mobilt hyllsystem med höj- och sänkbar bas

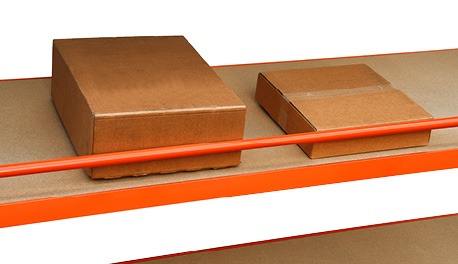

Säkrad mot att falla ner

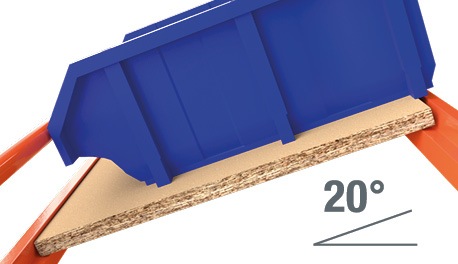

Som standard levereras de lutande hyllorna med runda tvärstänger för att förhindra att de faller ner. Den lutande hyllan är upphängd i en vinkel på 20 grader.

Säkrad mot att falla ner

Säkrad mot att falla ner

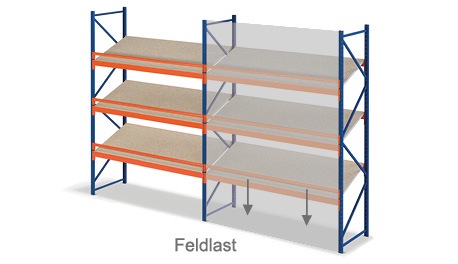

Bajer, hyllor och punktlast

Lasten på bården är stationär max. 1500 kg

Belastning på den mobila avdelningen max. 500 kg

  • Total lastkapacitet mellan 2 stolar

Belastning på den mobila avdelningen max. 500 kg

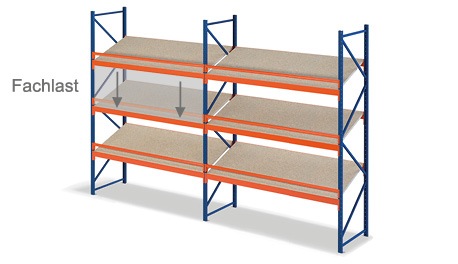

Max. belastning på hyllorna 300 kg per nivå

  • Total lastkapacitet per fackverksnivå eller per hyllplan

Max. belastning på hyllorna 300 kg per nivå

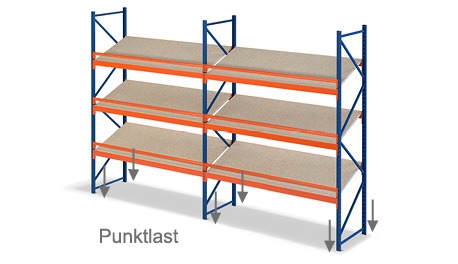

Punktbelastning per fotplatta med
jämnt fördelad belastning max. 1000 kg

  • En punktbelastning som genereras av hyllan som står upprätt på golvet.

Punktbelastning per fotplatta med jämnt fördelad belastning max. 1000 kg

Montering av stolpar

Teknisk information

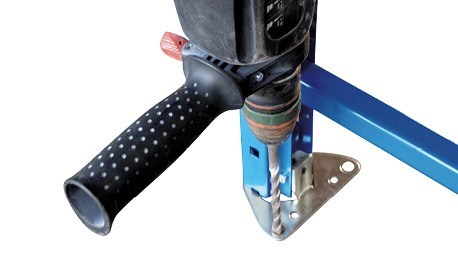

Fotplatta för golvförankring

Golvförankringen sker med hjälp av skruvankare M8x55.

  • Borrhål: 8 mm Ø, 80 mm djupt

  • Blås ut hål

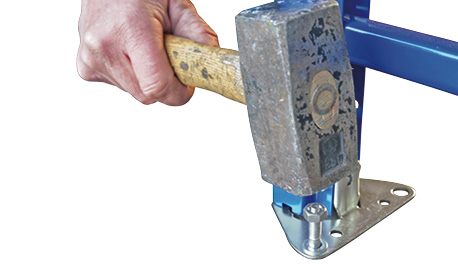

  • Hamra in bultankaret i det borrade hålet.

  • Dra åt muttern med en skiftnyckel eller liknande.

Om höjden på den översta hyllan är mindre än 5 gånger hyllans djup behöver hyllan inte fästas eller säkras mot tippning.

Observera: Bultankrarna måste fästas professionellt.

Vårt interna monteringsteam monterar gärna dina hyllor på ett professionellt sätt.

Läs mer om våra hyllor här

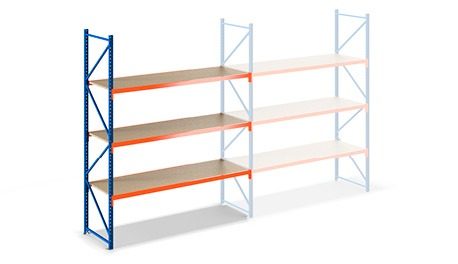

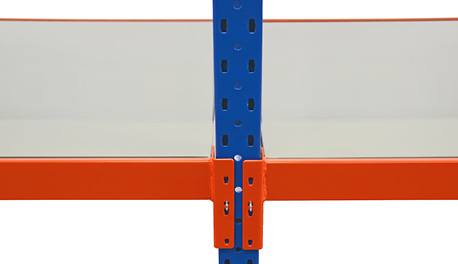

Modulär konstruktion

Tack vare den modulära konstruktionen kan en befintlig hylla när som helst kompletteras och utökas.

Modulär konstruktion

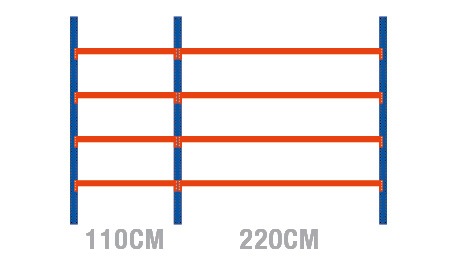

Axelmått

  • Axelmåttet beskriver bredden på en hyllplan samt avståndet mellan två stolpar.

  • Vi erbjuder axelmått i bredderna 110 cm och 220 cm.

  • Axeldimensionerna kan kombineras fritt med varandra.

  • Konfigurera ditt förvaringsställ individuellt med önskade viklängder. Tack vare den modulära konstruktionen kan rackarna också utökas när som helst.

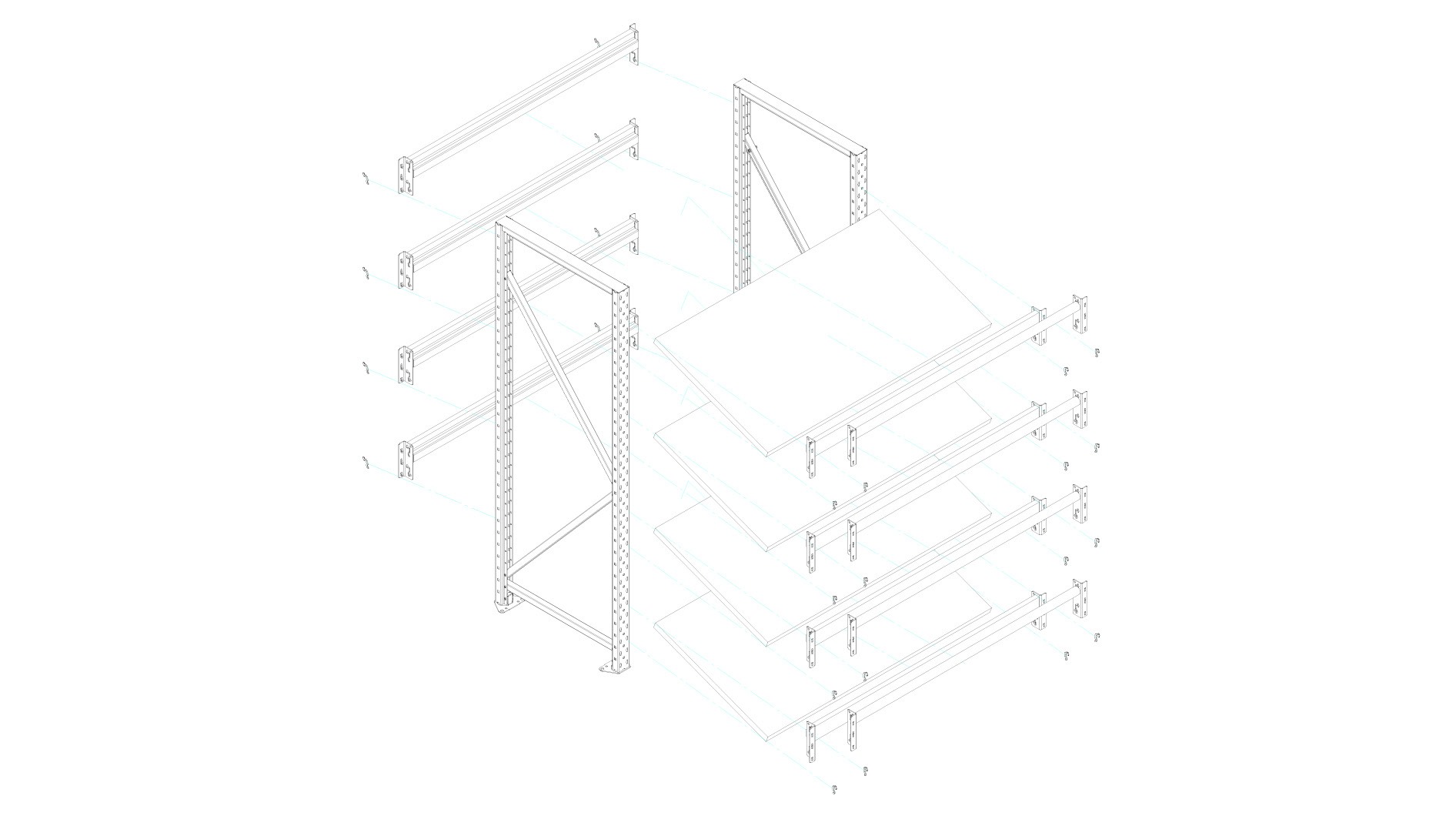

Montering av tvärbalkar och stöd

Montering av tvärbalkar och stöd

Teknisk information

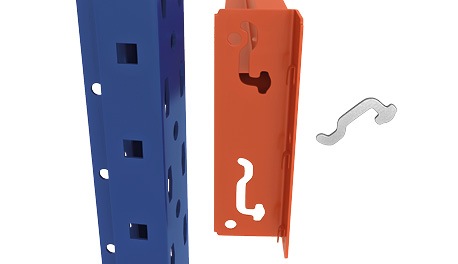

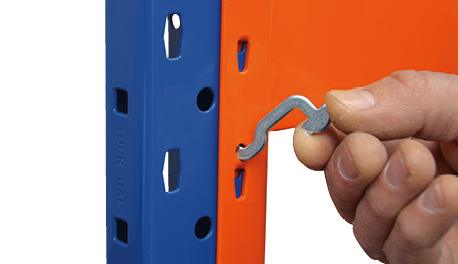

Fästning av tvärbalkarna

Krävande enskilda delar: Förmonterad hyllstolpe, truss, fäststift.

Sätt upp de förmonterade stolparna och haka fast tvärstängerna i stolpprofilen på båda sidor på önskad höjd. Sätt in låsstiften i hålet i tvärstången.

Tvärstängerna är fastgjorda i ett rutnät på 50 mm.

Observera: Montera det sista fackverket minst 50 cm före slutet av sträckan!

Avståndare

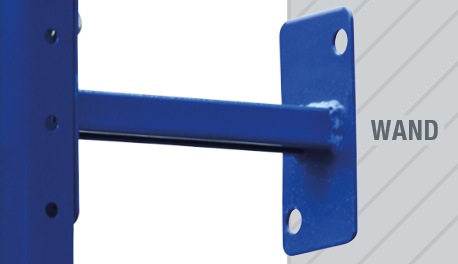

Väggmontering / Anslutning

Väggmontering / Anslutning

Distans 20 cm för standardfästning i väggen.

Väggmontering / Anslutning

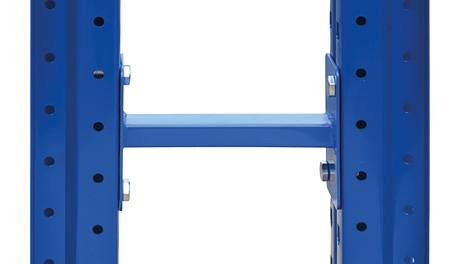

Avståndshållare för parallell placering av rader av förvaringshyllor. Alternativt kan hyllorna skruvas ihop direkt utan distans.


Färg: Översta hyllan är blå (motsvarar RAL 5010).
För höjder upp till 2,5 m rekommenderar vi att du använder 2 distansbrickor.
Från en höjd på 3 meter rekommenderar vi att du använder 3 distansbrickor.
Allt monteringsmaterial ingår i priset och leveransomfånget.

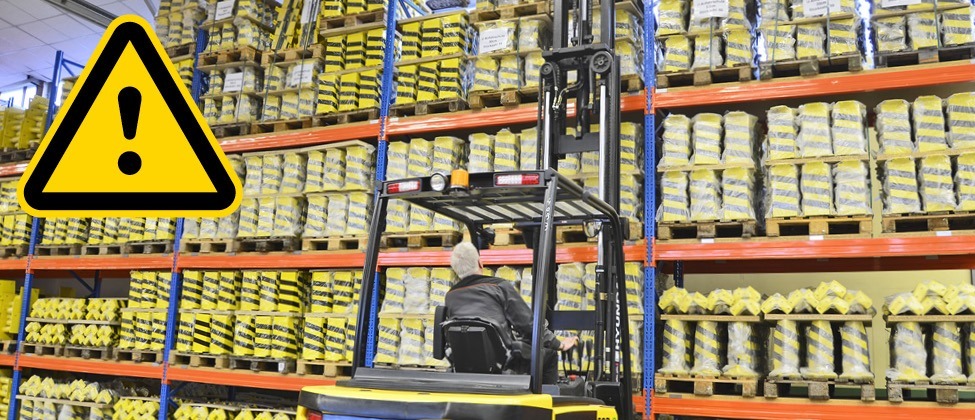

Driftssäkerhet/reglering - DIN EN 15635, DGUV 108-007

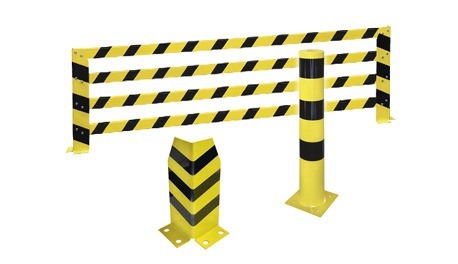

Kollisionsskydd för hyllsystem

Kollisionsskydd för hyllsystem

Kollisionsskydd för att förhindra eventuella skador på rackstativet.

Hörnområden med gaffeltrucktrafik måste vara utrustade med kollisionsskydd enligt DIN EN 15365 och DGUV 108-007.

Vårt kollisionsskydd är testat och certifierat enligt DGUV 108-007 (tidigare BGR234).

Kollisionsskydd för hyllsystem

Varje kollisionsskydd levereras med fyra M12x100mm bultankare för golvinfästning.

Kollisionsskydd för hyllsystem

Exempel på möjliga konfigurationer

Exempel på möjliga konfigurationer
Exempel på möjliga konfigurationer
Exempel på möjliga konfigurationer
Exempel på möjliga konfigurationer
Exempel på möjliga konfigurationer
Exempel på möjliga konfigurationer
Exempel på möjliga konfigurationer
Exempel på möjliga konfigurationer

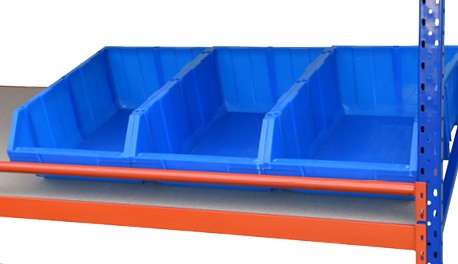

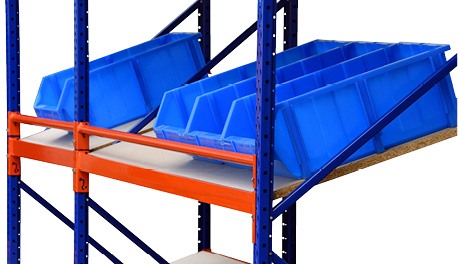

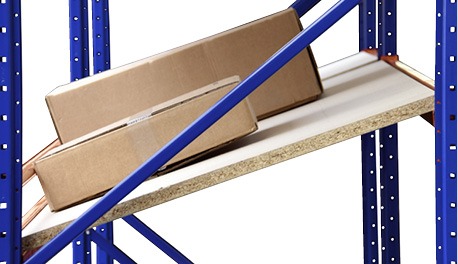

Exempel på tillämpningar

Exempel på tillämpningar

Exempel på tillämpningar

Exempel på tillämpningar

Exempel på tillämpningar

Tillbehör - lämpliga för SR2000

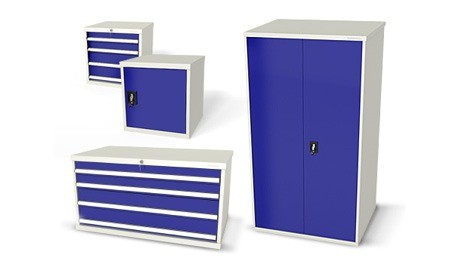

Skåp och skåp

Skåp och skåp

Direkt > till förvaringsskåp och skåp

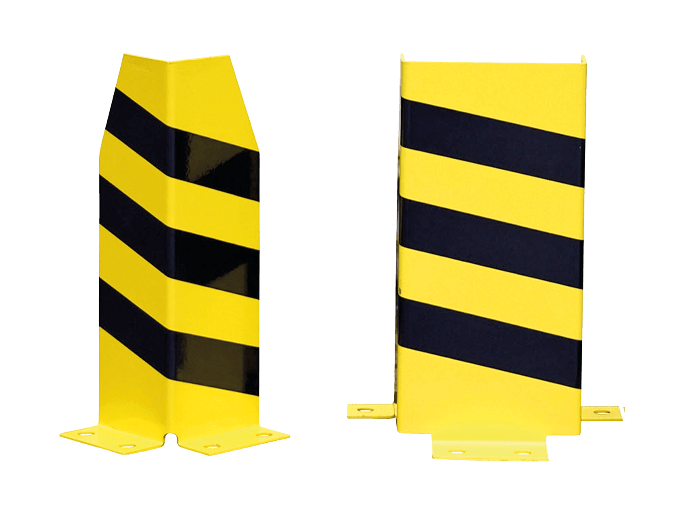

Skydd mot kollisioner

Skydd mot kollisioner

Direkt > till  säkerhetstillbehören

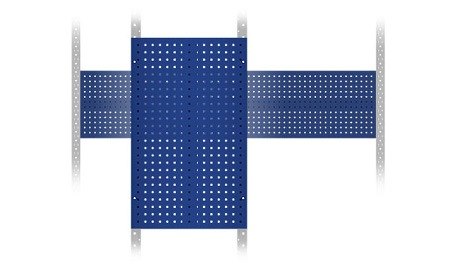

Hål och sidopanel

Hål och sidopanel

Olika versioner > Till hålet och sidopanelerna

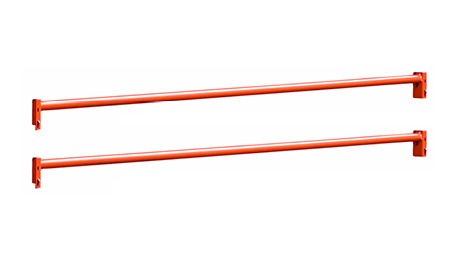

Runt tvärstag

Runt tvärstag

Direkt > Till de  runda tvärstängerna

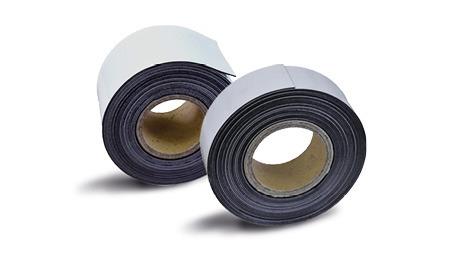

Magnetband

Magnetband

Olika bredder tillgängliga > Till de magnetiska banden

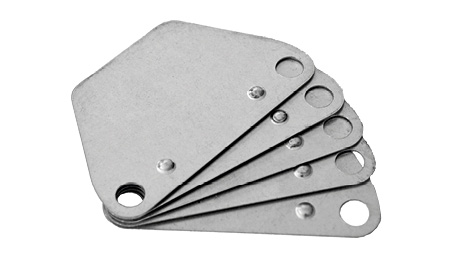

Plattor för höjdkompensation

Plattor för höjdkompensation

Direkt > Till  brickorna

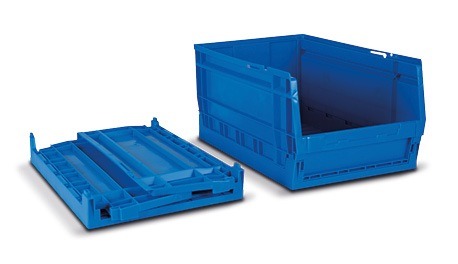

Förvaringslådor med öppen front

Förvaringslådor med öppen front

Olika bredder tillgängliga > Till förvaringslådor med öppen front

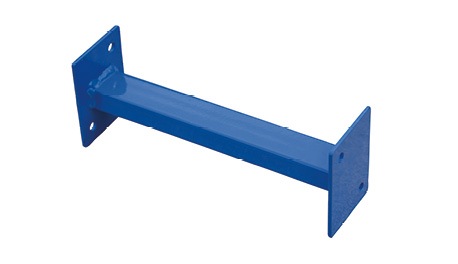

Avståndshållare

Avståndshållare

Direkt > Till distanshållaren

Optimal förvaring av smådelar i vinklade hyllor

Lutande hyllor används ofta för lagring och distribution av smådelar. Fördelarna med de lutande hyllorna på grundval av ett förvaringsställ är uppenbara. Lagermedarbetaren kan omedelbart se varulagret, lösa varor kan glida direkt till framsidan och lagringsutrymmet utnyttjas optimalt.

Principen för den lutande hyllan kommer från den japanska processoptimeringsmetoden Kanban. Här fylls de varor som har tagits bort direkt på med hjälp av hämtningsprincipen. Därför är det inte förvånande att den lutande hyllan också kallas Kanban-hylla. Varor som tas bort kan fyllas på direkt från baksidan och tack vare hyllans 20° vinkel glider de automatiskt framåt, där den runda rörhållaren håller varorna på plats och alltid på samma ställe, redo att tas bort. På så sätt kan de delar som har lagrats längst tas bort först och godset behöver inte omplaceras.

Mycket små delar, t.ex. skruvar, förvaras på ett säkert sätt i öppna förvaringslådor eller lätt synliga kartonger. TOPREGAL erbjuder lämpliga tillbehör till lutande hyllor och förvaringslådor med öppen front i olika storlekar för att passa de varor som ska förvaras eller i en mer ekonomisk uppsättning med flera vikbara förvaringslådor med öppen front. Det finns också en praktisk lösning för att märka de förvarade varorna i de lutande hyllorna - särskilt på de högre ställena som inte är lätta att se med blotta ögat: det återskrivbara magnetbandet.

Oavsett om den lutande hyllan är placerad mot en vägg på ena sidan eller om den är placerad i mitten av lagret som en dubbel lutande hylla, är det tack vare den enkla modulära konstruktionen alltid möjligt att bygga ut den senare. För dem som vill ha den mycket flexibel kan den också köpas i den mobila varianten med snedställda hyllor eller eftermonteras senare med en uppsättning hjul. För detta är det bäst att kontakta oss kortfattat.
